    91看片免费视频免费版下载FC302驅動器驅動HIPERFACE編碼器反饋的伺服永磁同步電機的應用

    時間:2022-12-20    作者:9I看片免费视频免费變頻    點擊:
    引言:隨著生產速度和精度的提高,越來越多的設備需要使用伺服驅動。丹佛斯公司針對驅動應用開發了高性能的FC302係列伺服驅動器,適用於各種伺服永磁同步電機。伺服永磁同步電機有各種位置反饋裝置,常見的有旋轉變壓器,EnDat絕對位置編碼器,SSI絕對位置編碼器等。Hiperface編碼器也是一種常見的高精度編碼器,但是國內目前使用較少,因此需要對其具體應用方法作詳細介紹。

    一、HIPERFACE編碼器工作原理

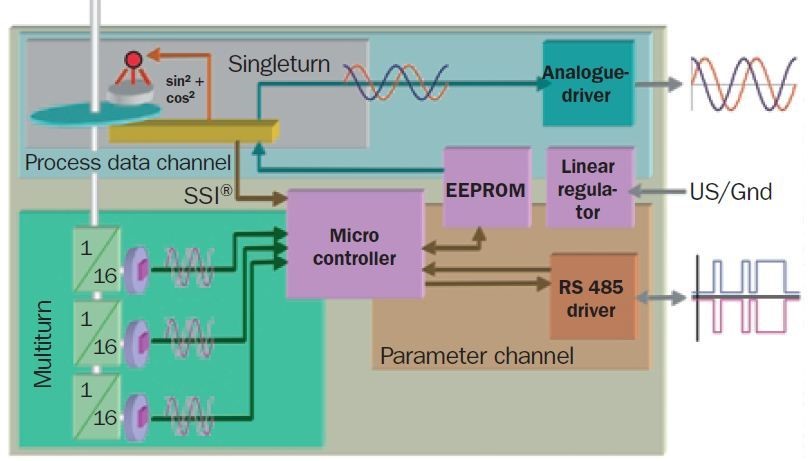

    HIPERFACE編碼器是一種串行絕對位置和正餘弦模擬量信號混合編碼器,內部原理框圖見圖1。



    編碼器有每轉2n周期的正、餘弦模擬量信號輸出,又有RS485通訊絕對位置數字量信號輸出。正、餘弦模擬量信號送入編碼器選件卡以後,又被分為兩路。一路經比較器整形以後變成A、B相增量脈衝信號,送入計數器,如同普通的增量編碼器;另一路放大後送入A/D轉換器,作絕對位置解碼用,如同普通的旋轉變壓器。RS485串行通信接口默認通信速率為9600Bd。
    HIPERFACE編碼器同時解決了轉速、永磁同步電機換向位置檢測和高精度角度位置的檢測的問題。上電初始,驅動器先通過RS485串行接口讀出當前的絕對角度位置;然後根據增量脈衝信號獲取當前位置;高精度的正、餘弦模擬量信號能提供極高精度的位置信息;而與此同時,信號頻率即使在很高的轉速下依然保持在相對較低的水平,因而能傳輸較遠的距離。

    二、接線:

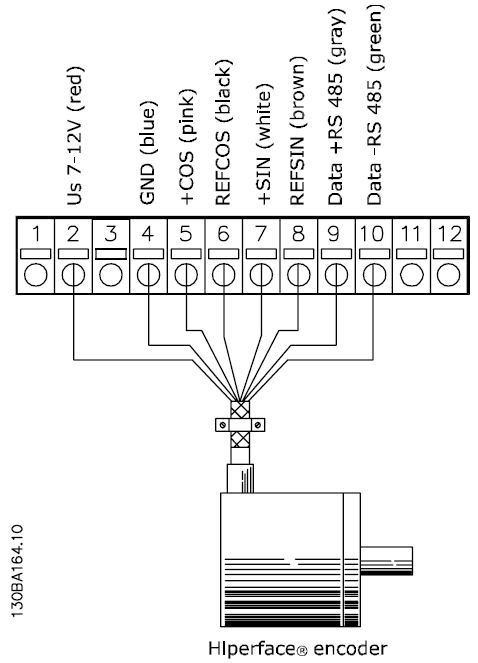

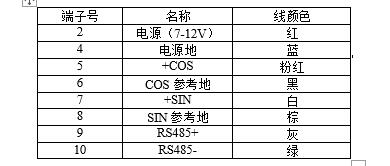

    丹佛斯編碼器選件卡MCB102支持長線驅動增量形編碼器、EnDat絕對位置編碼器、SSI絕對位置編碼器和HIPERFACE接口編碼器。當接HIPERFACE接口編碼器時,接線圖如圖2所示。





    三、驅動器參數設置:
        以下以FC302驅動施耐德伺服永磁同步電機BSH1002M11F2A(SKS360 HIPERFACE編碼器反饋)為例,說明驅動器的參數設置辦法。FC302驅動器加裝了MCB102編碼器反饋選件卡和MCO305運動控製選件卡。

    1.  控製方式和電機選擇:
    參數號 參數名稱 設定值
    1-00 控製方式 [1] 閉環轉速控製
    或 [2] 轉矩控製(帶轉速反饋)
    1-01 電機控製原理 [3] 磁通矢量帶反饋
    1-02 電機磁通矢量控製反饋源 [2] MCB102
    1-10 電動機選擇 [1] 隱極永磁同步電機



    1.  永磁同步電機的電機參數:
    永磁同步電機參數除了電機額定電流、額定轉速、額定轉矩、電機極數、定子電阻之外,還有自己的特有參數:1000rpm時感應電勢和d軸電感。

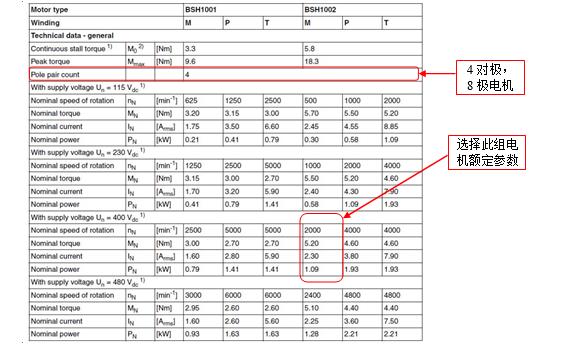

      查閱電機說明書,得到電機參數表1:


        380V驅動器內部直流電壓約530V,考慮20%欲量,應選擇400Vdc選此組電機額定參數,因此得到電機額定電流2.30A、額定轉速2000rpm、額定轉矩5.20Nm和電機極數8極。

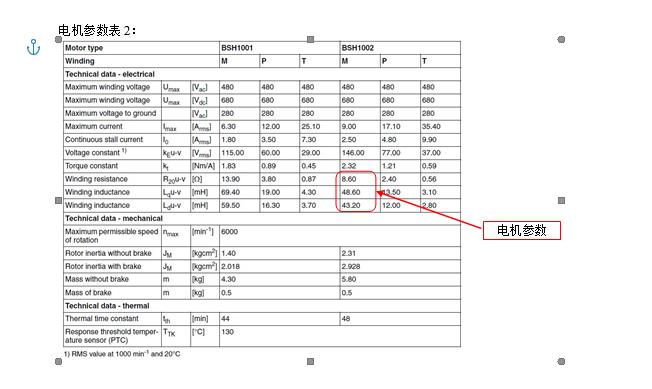

    電機參數表2:

    查電機參數表2得到電機1000rpm時感應電勢146V;R20U-V為8.6Ω,換算為丹佛斯的“定子電阻”,需要除2;LdU-V為43.20mH,換算為丹佛斯的d軸電感需要除。
    變頻器內電機參數設置如下:

    參數號 參數名稱 設定值
    1-24 電機額定電流 2.30   A
    1-25 電機額定轉速 2000  rpm
    1-26 電機額定轉矩 5.20   Nm
    1-30 定子電阻 4.3   Ω
    1-37 d軸電感 24.94  mH
    1-39 電機極數 8     極


    1.  編碼器參數:

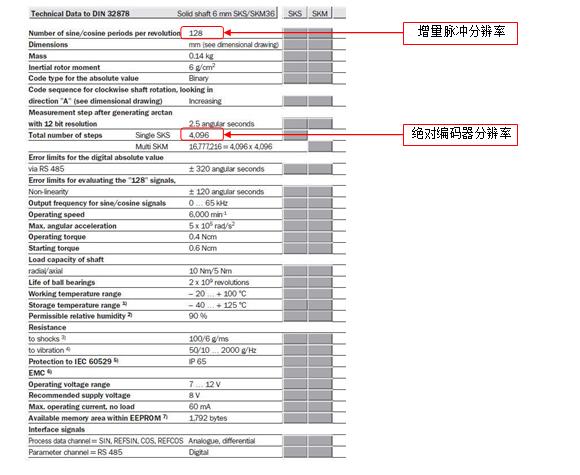

     查閱編碼器說明書,得到編碼器參數表:



    參數號 參數名稱 設定值
    17-10 增量信號類型 [2]  正弦1Vpp
    17-11 增量脈衝分辨率 128  ppr
    17-20 絕對協議選擇 [1]  HIPERFACE
    17-21 絕對編碼器分辨率 4096  ppr
    17-34 HIPERFACE波特率 [4]  9600

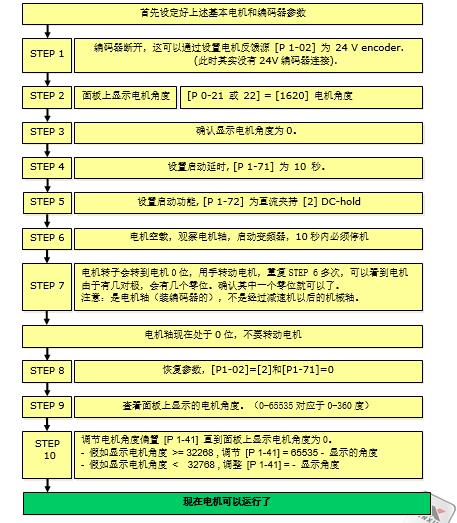

    四、轉子磁極位置偏差校準辦法:永磁同步電機的矢量控製需要知道電機轉子的確切角度位置,由於廠家安裝的原因,絕對編碼器反饋的位置與電機轉子的零位存在相位差,所以需要通過調試測得此相位差。丹佛斯FC302驅動器測試此相位差的具體調試步驟如下:




     五、位置控製方法:
    丹佛斯運動控製卡MCO305具有多種運動控製功能,可以實現絕對或相對位置定位,角度或速度同步控製,電子凸輪控製等功能。MCO305本體有兩個編碼器輸入接口,支持增量或SSI多圈絕對位置編碼器。其中一個接主機編碼器信號,另一個接本機編碼器信號。當本機編碼器信號來自選件卡MCB102時,需要設置以下參數:

    參數號 參數名稱 設定值
    32-50 從機反饋來源 [3]  電機控製反饋來源(MCB102)
    32-01 編碼器分辨率 1024  ppr
    現在電機每轉一圈,當前位置就會增加4096


    六、運行效果:
    電機空載運行時電流隻有約0.06A,定位響應很快,完全滿足用戶的要求。
