引言：許多小型生產機械都要求對產品產量進行計數，當產量計到某預設值時就自動停車；再起動時則先手動複位計數器，然後開機，於是產量又開始重新計數，直到預設值。以前計數器功能通常依靠外部計數器完成。丹佛斯的FC係列變頻器內置功能強大的SLC邏輯控製功能，通過邏輯程序，就能實現計數器控製功能。

關鍵詞：  計數器   智能邏輯

Abstract:   Counter function is a normal automatic control request. The thesis will discuss the resolution and experience of using Danfoss Smart Logic function to realize counter function.
Key words:  Counter   SLC



一、    計數器控製功能的要求：


圖一為普通工業用計數器的圖片，一般計數器有一個數字量信號輸入，一個數字量信號輸出；麵板上顯示當前計數值和預設值，預設值可以由用戶自己設定。



圖一、普通工業計數器

    計數器的工作時序圖如圖二，當產品數量計數到達預設值時，計數器數字量輸出信號動作，中止主機運行。等用戶將計數器複位以後，主機又可以再次運行。


 圖二、計數器工作時序圖

二、    丹佛斯FC係列變頻器智能邏輯功能簡介：

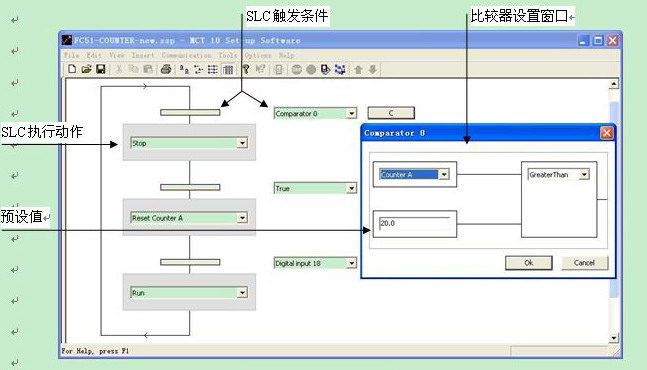

丹佛斯FC係列變頻器內置的智能邏輯功能是丹佛斯開放給用戶的PLC邏輯控製功能，用戶可以根據自己的實際需求定製專用程序。丹佛斯為方便用戶編程專門開發了MCT10軟件，智能邏輯編程的方式請見圖三。



圖三、智能邏輯編程圖

智能邏輯觸發條件主要有以下幾種：
1． 數字量輸入輸出；
2． 比較器輸出；
3． 邏輯規則輸出；
4． 定時器輸出；
5． 運行、停止、警告和報警等狀態；
6． 頻率、電流達到預定值；
……
智能邏輯執行動作主要有以下幾種：
1． 選擇菜單、預設頻率或加速時間；
2． 控製起動、停止等變頻器動作；
3． 啟動定時器；
4． 控製數字量輸出；
……


三、    智能邏輯功能實現計數器控製功能的解決方案：

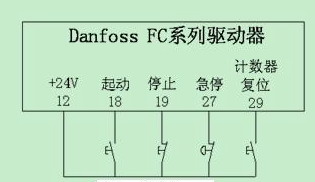

具體接線圖如圖四所示。
    程序請參見圖三。
    參數設置略。



結束語：丹佛斯公司新出的FC係列變頻器內置功能強大的智能邏輯控製功能，通過簡單編程就能實現計數器功能，目前此方案已在某分頁機設備配套商處使用，功能完全滿足客戶要求，與原來的方案相比係統更精簡，成本更低廉。


參考文獻

[1]   FC51編程指南. MG.02.C2.41. Danfoss 公司. 2007
[2]   FC51操作手冊. MG.20.A2.41. Danfoss 公司. 2007
