一．概述：

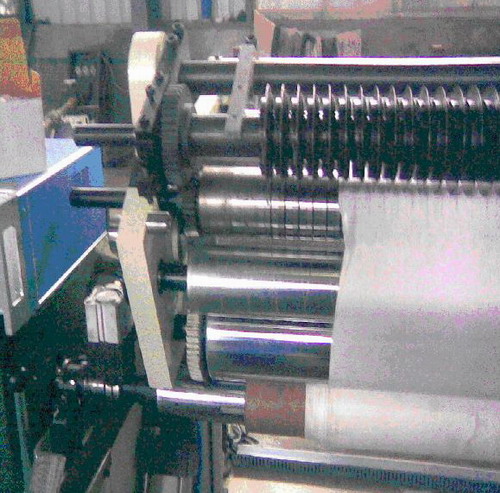

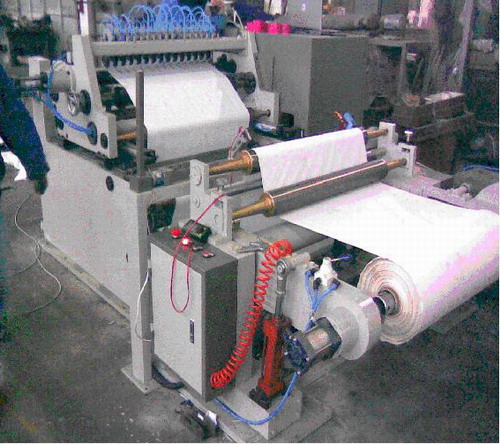

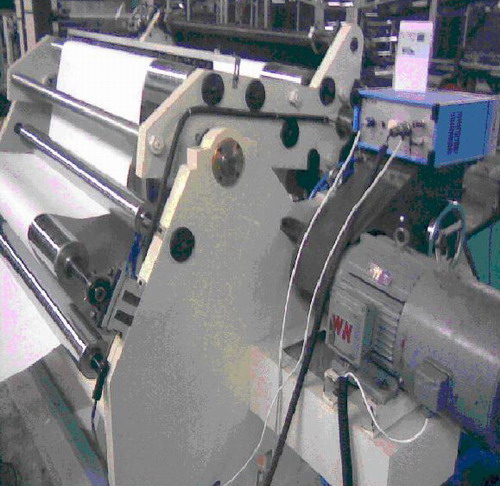

分切機是用於對包裝材料（如：水鬆紙等）進行分切卷曲的設備，主要由放卷－過渡段－收卷三個部分組成，“放卷”由磁粉離合器控製其張力，“過渡段”由一些輥筒組成，“收卷”由變頻器控製整機速度。丹佛斯VLT FC301係列變頻器具有響應時間快、速度控製精度高等特點，通過速度閉環控製，可將轉速誤差控製在+/-0.15rpm之內(4極電機,0-6000rpm)，因此，選用丹佛斯VLT FC301來驅動收卷電機。

二．係統參數
最高線速度 ―  350m/min
收卷電機   ―  5.5KW,380V,50Hz,11.6A,1440RPM
收卷變頻器 ―  FC301P7K5

三．FC301參數設置
FC301P7K5采用閉環速度控製模式，由安裝在從動輥上的編碼器作為反饋信號，電位器控製線速度大小。其主要參數設置如下表所示：

參數號	參數名稱	設定值（代碼）
3-01	參考值/反饋單位	RPM
3-02	最小參考值	0RPM
3-03	最大參考值	2380RPM
3-41	加速時間	2.00
3-42	減速時間	2.00
4-11	電機速度下限	0RPM
4-13	電機速度上限	3000RPM
4-19	最大輸出頻率	100Hz
5-70	端子32/33每轉脈衝	300PPR
5-71	32/33碼盤方向	正常順時針（0）
6-14	53號端子參考低	0RPM
6-15	53號端子參考高	2380RPM
6-16	53號端子濾波時間	0.3
7-00	速度PID反饋源	24V編碼器(1)
7-02	比例增益	0.015
7-03	積分時間	35.0ms
7-04	微分時間	180ms
7-05	微分極限	5.000
7-06	低通濾波時間	100ms


四. 總結
在運行過程中，隨著材料的繞卷，張力始終保持恒定，達到了良好的效果。
