    91看片免费视频免费版下载FC300自由PID控製功能

    時間：2018-02-28    作者：9I看片免费视频免费變頻    點擊：次

    一、    概述：
    丹佛斯FC300係列變頻器具有響應時間快、功能強大等特點，其自由PID控製功能（轉速前饋+跳舞輪位置PID微調），應用在線纜、印染等行業，可以實現快速響應的線速度同步控製。
    二、    係統結構：

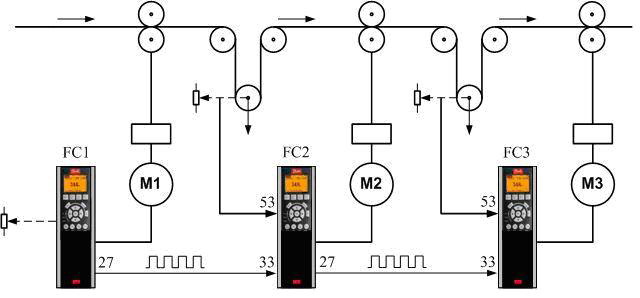

    圖1
    FC1工作在開環狀態。其速度輸出送往後段作為擴展PID控製的前饋輸入，可采用脈衝方式或模擬量方式。後段變頻器同時要引入此驅動器前側的跳舞輪處電位器反饋信號。理想狀態是在跳舞輪處於最佳位置時，電位器位於5V位置。

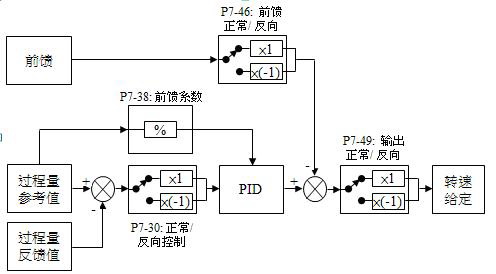

    三、    自由PID控製功能框


    圖2


    四、    參數設置：
    參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]
    1-00 控製方式選擇 [0]開環速度控製 [7]擴展PID速度開環
    1-01 電動控製原理 [1]VVC+ [1]VVC+
    3-03 最大參考值 50 Hz 50 Hz
    3-10[0] 預置參考值 0.00% 50.00%
    3-15 參考值來源1 [1]模擬輸入端53 [0]無功能
    3-16 參考值來源2 [20]數字電位計 [0]無功能
    3-17 參考值來源3 [11]本地總線參考值 [0]無功能
    5-55 端子33低頻 100Hz 0Hz
    5-56 端子33高頻 100Hz 30000Hz
    5-57 33短參考/反饋低 0 0
    5-58 33短參考/反饋低 0 1500
    7-20 過程CL反饋1的源 [0]無功能 [1]模擬輸入53
    7-45 過程PID前饋源 [0]無功能 [8]端子33頻率
    7-31 防積分飽和 ON ON
    7-32 PID起始速度 0 根據實際情況設置
    7-33 PID比例增益 0.1
    7-34 PID積分時間 10000
    7-35 PID微分時間 0
    7-36 PID微分增益極限 5
    7-38 PID前饋因子 0
    7-39 帶寬 5
    7-40 積分清零 No
    7-41 負限幅 -100
    7-42 正限幅 100
    7-43 最小給定時的增益 100
    7-44 最大給定時的增益 100
    7-50 PID使能 Enable

    獲取更多幫助和支持，請登陸上海9I看片免费视频免费變頻器有限公司網站 www.sinqx.com 。撥打上海9I看片免费视频免费變頻器專業服務中心7/24技術支持熱線400-888-6560，隨時與9I看片免费视频免费聯係。
