    台達VFD-C200係列變頻器故障cd3.1的解決方法

    時間:2021-04-27    作者:9I看片免费视频免费變頻    點擊:

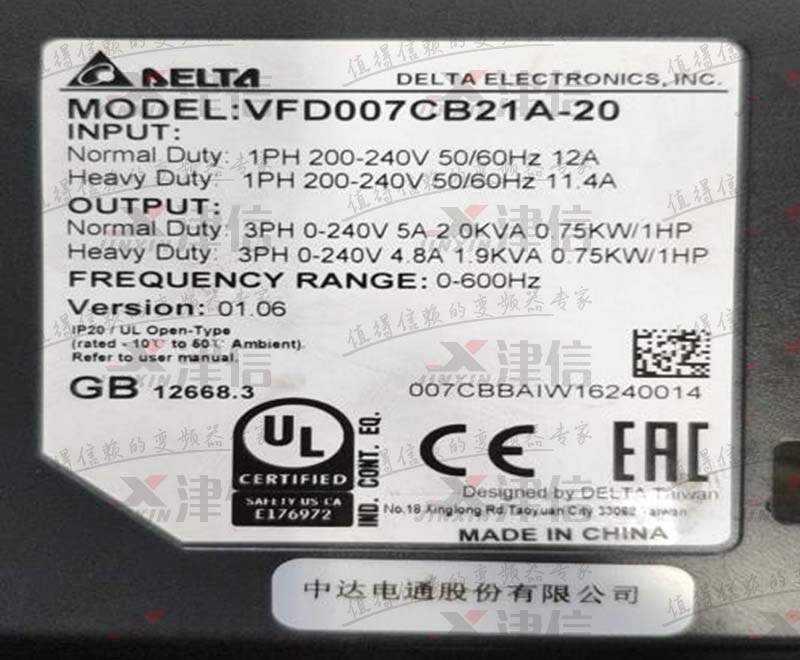

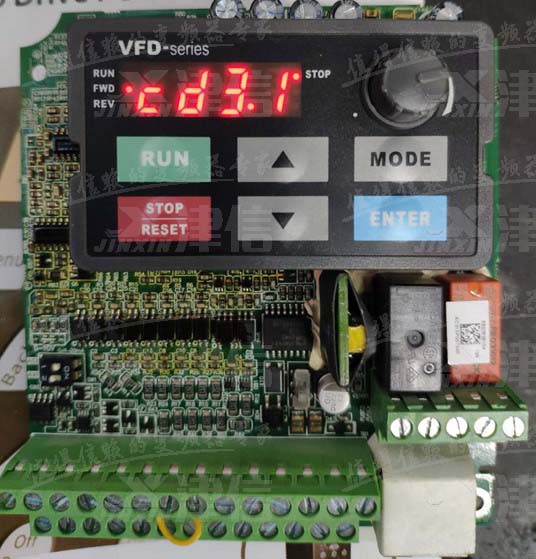

    用戶送修一台台達C200係列變頻器到上海9I看片免费视频免费維修服務中心(如下圖1),送電顯示cd3.1(如下圖2所示),不可複位,斷電重新上電後依舊報警,查看C200係列說明書可知,該故障為W相電流偵測異常。






    快速判斷故障點的測量方法:

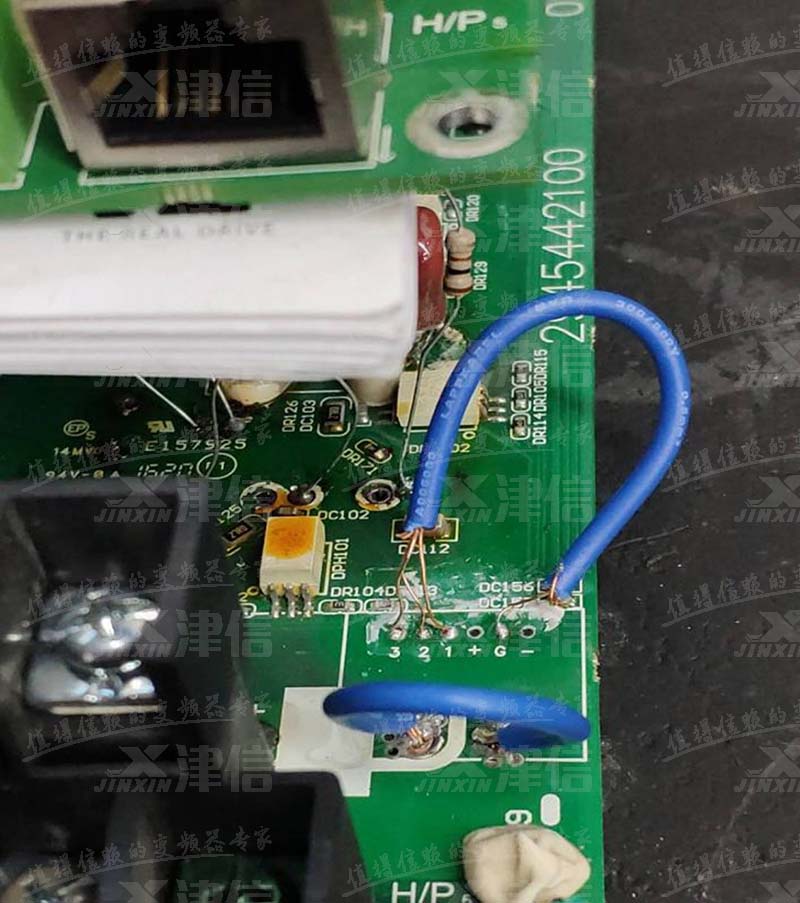

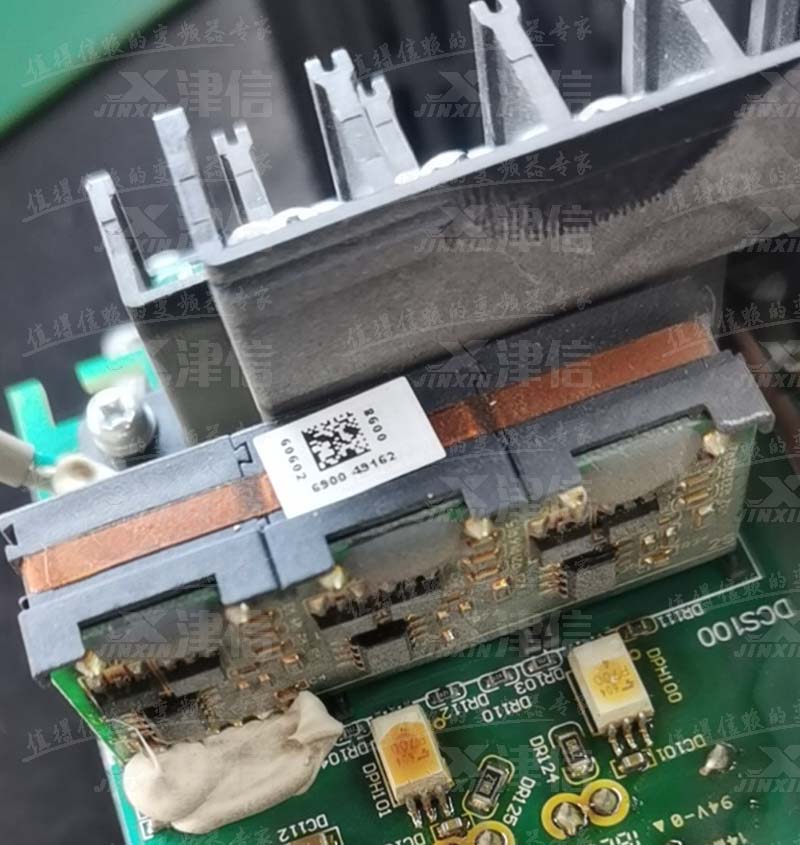

    將電流傳感器拆除做單板測試,送電後仍然報警cd3.1,根據電流傳感器線路,將板卡上的G點和1,2,3三個點短接(如下圖3所示)   傳感器型號:6900,(如下圖4所示)

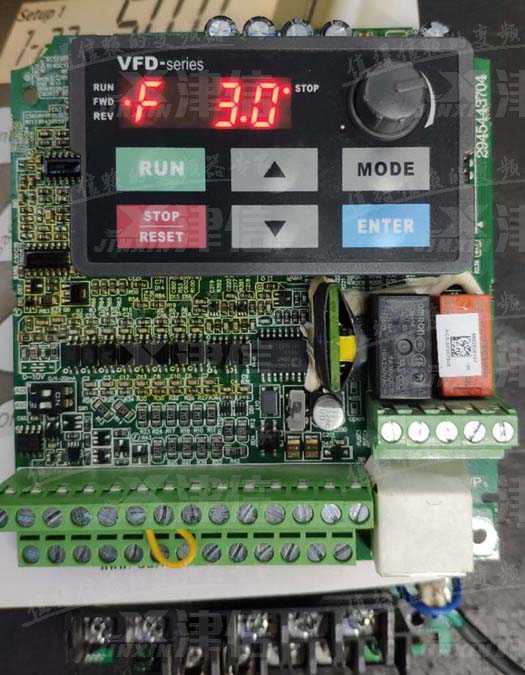

    重新做單板送電,此時已經不報警,麵板顯示正常,開機至3HZ(如下圖5所示)測驅動波形,上下橋波形均正常。



    修複故障:更換該電流傳感器,安裝複原變頻器,開機帶負載測試均正常,故障修複。
