    91看片免费视频免费版下载VLT2811報警ERR37故障維修經驗

    時間：2021-03-25    作者：9I看片免费视频免费變頻    點擊：次
    一、故障現象：
    用戶送修一台丹佛斯VLT2800變頻器，故障現象為送電後顯示ERR37故障，無法複位。
    ERR37故障解釋：內部故障0（控製卡與BMC之間通訊出錯）

    二、維修過程
    給變頻器送電後，變頻器麵板顯示ERR37，根據故障解釋說明，檢查CPU小板反饋至控製卡的信號波形異常，有帶毛刺的尖雜波。測量點為下圖45，47號。

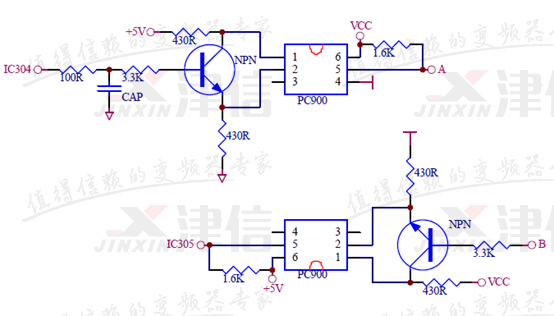

    根據這種故障現象，查看相關線路，如下圖：



    維修過程如下：
    1、讀取芯片25010內部程序正常，排除EEPROM芯片故障；
    2、靜態測量PC900周邊電阻正常；
    3、更換PC900，故障仍無法複位，排除PC900故障；
    4、更換CPU小板，故障仍無法複位，排除CPU故障；
    5、更換開關電源部分的電解電容，故障仍無法複位，排除電源故障；
    6、更換25010芯片，依舊報警ERR37，查看參數發現顯示的變頻器型號不正常，顯示為“2800 200V—”；
    7、更換PC900周邊430歐姆電阻，送電無報警，顯示畫麵正常，隔幾分鍾後再送電又報警ERR37；
    8、更換PC900周邊1K6歐姆電阻，故障消除；
    9、測量45，47點，顯示正常波形圖：



    小結：考慮板卡並未腐蝕，分析是由於該電阻自身性能下降導致報ERR37故障，更換之後正常工作；
