    丹佛斯FC302變頻器FC302N250報警A13故障過電流維修案例

    時間：2021-01-20    作者：9I看片免费视频免费變頻    點擊：次
    用戶送修一台91看片免费视频免费版下载FC302N250到9I看片免费视频免费服務中心，反應變頻器在30hz以上運行時，報A13故障
    一、故障現象
    91看片免费视频免费版下载報A13故障屬於過電流故障，通過上電檢測發現輸入側三相電流不平衡。


    二、檢查過程:
    首先檢查變頻器的整流和逆變模塊，在觸發整流回路的可控矽時，發現L3相可控矽門極無法觸發開，L1、L2相可控矽以及U、V、W相IGBT觸發均為正常。
    1，在脫開負載情況下，開機運行，測量三相輸出電壓平衡：
    2，連接負載運行時，輸出頻率升至30HZ以上後，變頻器出現過電流故障；
    3，檢查變頻器各項參數均為正常；
    4，現場輸入電流表顯示三相輸入電流不平衡：
    5，檢查變頻器直流測電壓顯示為546伏。
    因此判斷    L3相可控矽損壞導致過電流報A13故障



    三、維修測試:

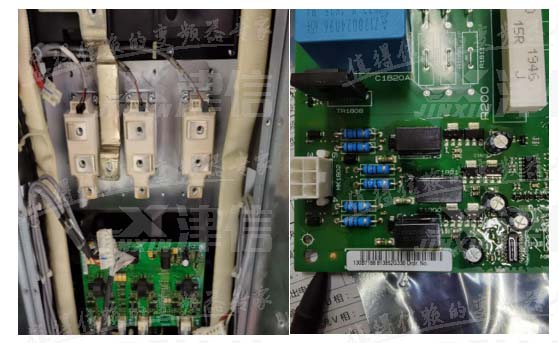

    將L3相可控矽拆下，對可控矽和可控矽觸發板進行相應處理和維修。

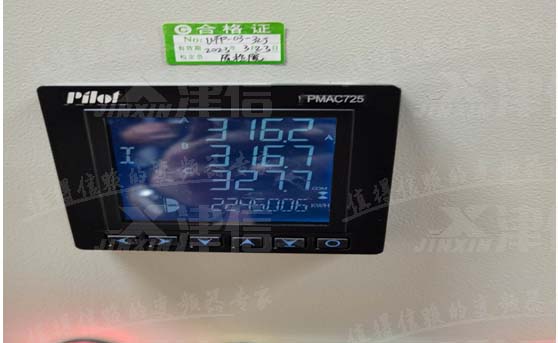

    維修完成後，首先空載上電測試，測量變頻器輸出三相電壓平衡。帶載測試，測量變頻器輸入側三相電流平衡，輸出側三相電流也平衡，原故障修複。以下是修複後，現場儀表監測的輸入三相電流值。
