    丹佛斯VLT2800係列變頻器Err15故障分析

    時間:2018-02-08    作者:9I看片免费视频免费變頻    點擊:
      概述
    丹佛斯VLT2800係列變頻器是一款小巧的多功能變頻器。其安裝和維護都非常快捷方便。有人性化的操作界麵和功能菜單設計,讓調試工作變得輕鬆自如。專為低功率市場開發的機型,雖然VLT28000是小型化的設計,但是包含了變頻器內部所必要的部件,因此適合於廣泛的生產應用領域。

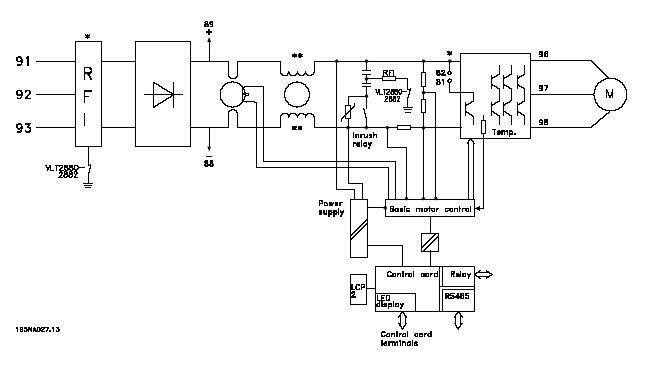

      VLT2800變頻器的內部原理圖。
    VLT2800係列變頻器內部係統框圖見下圖:

    三:ERR15故障原理:(Switch mode fault
    1.      ERR15故障的解釋。開關電源模式故障。
    2.      VLT2800開關電源的結構:
    上圖中 Power supply 為開關電源部分,變頻器內部的開關電源提供四路電源。分別是兩路+5VDC,+24VDC,+18VDC。
    3.      ERR15故障產生的原理:
    開關電源產生的+18VDC,該路電源是用來提供產生+15VDC和內部驅動電路電源,隻要這兩方麵任意一方麵出問題,變頻器就會檢測到電源不穩定,發出指令停止工作,向控製卡CPU發出故障鎖定指令,操作麵板顯示Err15。表現為無法複位,需送修。

    四: ERR15產生原因和變頻器維護辦法:
    ERR15產生的原因:經過不同的送修單位和不同的使用環境下,對數台VLT2800係列變頻器以的分析,總結出現故障的機器產生的主要原因是:使用環境的惡劣,使得電路板上電子元件損壞。
    變頻器的維護對策:改善使用環境,比如對潮濕油汙環境加裝防護蓋,避免水蒸氣或油氣直接進入機器內部,紡織廠注意棉絮的過濾和清理,以免棉絮吸入機器內部堆積,影響電路板散熱。
