    丹佛斯多泵控製水處理變頻器FC111一拖三固定模式標準恒壓供水參數設置

    時間:2020-07-03    作者:9I看片免费视频免费變頻    點擊:
    一、概述
    丹佛斯FC111是新一代的風機水泵專用型變頻器,這裏9I看片免费视频免费介紹FC111多泵控製一拖三恒壓供水固定模式的詳細應用。

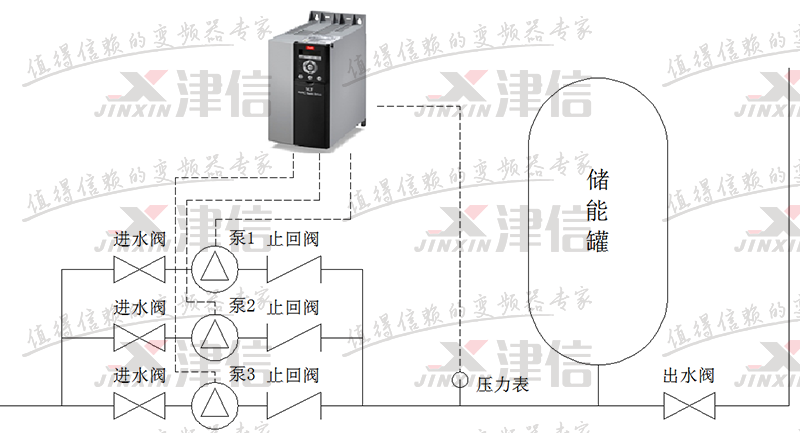

    二、係統介紹
    FC111固定模式多泵控製中,變頻器直接控製變頻泵,其他泵的起停由變頻器的數字量輸出信號控製,主要完成以下功能:

    1. 變頻器固定控製一台泵
    2. 維持水壓恒定
    3. 自動加減泵運行
    4. 係統睡眠與喚醒,當外界停止用水時,係統處於睡眠狀態,直至有用水需求時自動喚醒。

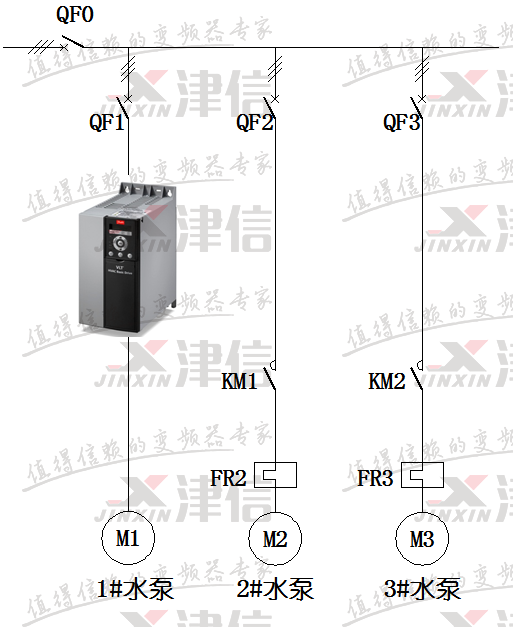

    、FC111一拖三固定模式控製接線示意圖如下:


    四、參數設置如下:


    參數號 參數描述 設定值
    1-00 電機控製方式 [3] 閉環過程模式
    3-02 最小參考值 0.00
    3-03 最大參考值 10.0(10公斤)
    3-10.0 預置參考值 50.0%(5公斤)
    3-15 參考值來源1 [0] 無功能
    3-16 參考值來源2 [0] 無功能
    4-10 電機速度方向 [0] 順時針方向
    4-12 電機速度下限 30.0Hz
    4-14 電機速度上限 50.0Hz
    5-12 27號端子的功能 [0] 無功能
    6-29 端子54模擬量模式 [0] 模擬電流
    6-22 54號端子低電流 4.00mA
    6-23 54號端子高電流 20.0mA
    6-24 端子54參考/反饋低 0.00
    6-25 端子54參考/反饋高 10.0
    20-00 PI反饋來源1 [2] 54號端子
    20-83 PI啟動速度 30.0Hz
    20-84 使用參考值帶寬 1.00%
    20-93 PI比例增益 0.5
    20-94 PI積分時間 8.00
    25-00 多泵控製器 [1] 啟用
    25-04 泵循環規則 [1] 啟用
    25-05 固定變頻泵 [1] YES
    25-57 每台泵對應繼電器數 1
    25-06 泵數量 3
