    丹佛斯FC302變頻器故障代碼和報警參數說明

    時間:2020-01-10    作者:9I看片免费视频免费變頻    點擊:

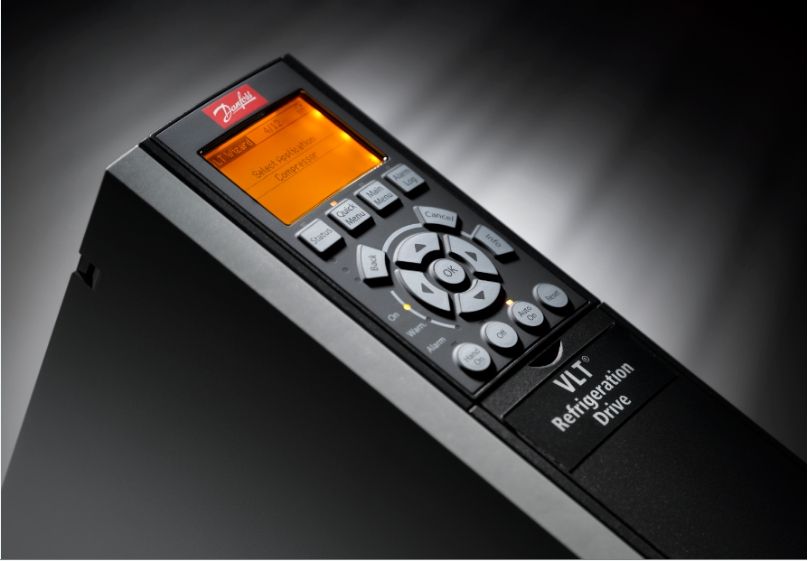

    丹佛斯FC300係列變頻器是丹佛斯推出的主力機型變頻器,功率範圍覆蓋0.25KW到1.4MW,適用於各個行業的多種應用場合。在使用過程中如果出現故障,FC300變頻器會在麵板顯示故障代碼,以便分析故障原因和采取措施,故障代碼含義如下:


    故障代碼 故障描述 Warning Alarm/Trip Alarm/Trip Lock
    1 10 Volts low10伏電壓低 X
    2 Live zero error斷線故障 (X) (X)
    3 No motor無電機 (X)
    4 Mains phase loss主電源缺箱 (X) (X) (X)
    5 DC link voltage high直流回路電壓高 X
    6 DC link voltage low直流回路電壓較低 X
    7 DC over-voltage直流過電壓 X X
    8 DC under voltage直流欠電壓 X X
    9 Inverter overloaded逆變器過載 X X
    10 Motor ETR over temperature電動機ETR 溫度高 (X) (X)
    11 Motor thermistor over temperature電機熱敏電阻溫度高 (X) (X)
    12 Torque limit轉矩限製 X X
    13 Over Current過電流 X X X
    14 Earth Fault接地故障 X X X
    15 Hardware mismatch硬件不匹配   X X
    16 Short Circuit短路   X X
    17 Control word time-out控製字超時 (X) (X)
    22 Hoist Mech. Brake起重機械製動 (X) (X)
    23 Internal Fan Fault內部風扇故障 X
    25 Brake resistor short-circuited製動電阻短路 X
    26 Brake resistor power limit製動電阻功率限製 (X) (X)
    27 Brake chopper short-circuited製動斬波器短路 X X
    28 Brake check刹車檢查 (X) (X)
    29 Heatsink temp散熱片溫度 X X X
    30 Motor phase U missing電動機缺U相 (X) (X) (X)
    31 Motor phase V missing電機缺V相 (X) (X) (X)
    32 Motor phase W missing電機缺W相 (X) (X) (X)
    33 Inrush Fault充電故障   X X
    34 Fieldbus communication fault現場總線通訊故障 X X
    36 Mains failure電源故障 X X
    37 Phase imbalance相位不平衡   X
    38 Internal Fault內部故障   X X
    39 Heatsink sensor散熱片傳感器   X X
    40 Overload of Digital Output Terminal 2727過載的數字輸出終端 (X)
    41 Overload of Digital Output Terminal 2929過載的數字輸出終端 (X)
    45 Earth Fault 2接地故障2 X X X
    46 Pwr. card supply功率卡電源   X X
    47 24 V supply low24 V電源低 X X X
    48 1.8 V supply low1.8 V電源低   X X
    49 Speed limit速度限製 X
    50 AMA calibration failedAMA校準失敗   X
    51 AMA check Unom  and InomAMA檢查Unom和Inom   X
    52 AMA low InomAMA低Inom   X
    53 AMA motor too bigAMA電機太大   X
    54 AMA motor too smallAMA電機太小   X
    55 AMA parameter out of rangeAMA參數範圍   X
    56 AMA interrupted by userAMA用戶中斷   X
    57 AMA time-outAMA超時   X
    58 AMA internal faultAMA內部故障 X X
    59 Current limit電源極限 X
    60 External Interlock外部互鎖 X X
    61 Feedback Error反饋錯誤 (X) (X)
    62 Output Frequency at Maximum Limit最大限度的輸出頻率 X
    63 Mechanical Brake Low機械製動器低   (X)
    64 Voltage Limit電壓限製 X
    65 Control Board Over-temperature控製板保護套 X X X
    66 Heat sink Temperature Low散熱器溫度低 X
    67 Option Configuration has Changed選擇配置發生了變化   X
    68 Safe Stop安全停止 (X) (X)1)
    69 Pwr. Card Temp功率卡溫度   X X
    70 Illegal FC configuration非法FC配置     X
    73 Safe Stop Auto Restart安全停止自動重啟 (X) (X)
    76 Power Unit Setup功率卡設置 X
    77 Reduced power mode精簡功率模式 X
    78 Tracking Error跟蹤誤差 (X) (X)
    79 Illegal PS config非法PS配置   X X
    80 Drive Initialized to Default Value驅動初始化為默認值   X
    81 CSIV corruptCSIV破壞   X
    82 CSIV  parameter  errorCSIV 參數錯誤   X
    85 Profibus/Profisafe  Error現場總線/ Profisafe錯誤   X
    90 Feedback Monitor反饋監控 (X) (X)
    91 Analogue input 54 wrong settings模擬輸入54錯誤設置     X
    250 New spare part新備件     X
    251 New Type Code新類型代碼   X X
