    丹佛斯VLT2800係列變頻器的閉環過程控製功能

    時間：2018-02-08    作者：9I看片免费视频免费變頻    點擊：次
    一、 概述：
    丹佛斯 VLT2800 係列變頻器具有響應時間快、功能強大等特點，通過內置的單回路過程 PID
    調節器，可以實現恒壓力、恒溫度、恒流量等過程控製功能。

    二、   接線：
    （以四極電動機為例，由電位器給定轉速信號）：

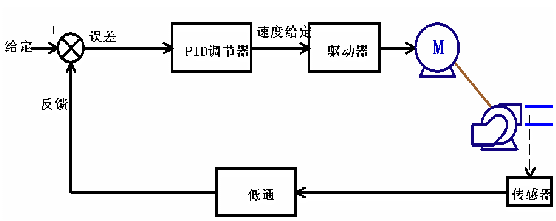

    圖一、91看片免费视频免费版下载閉環過程控製功能框圖

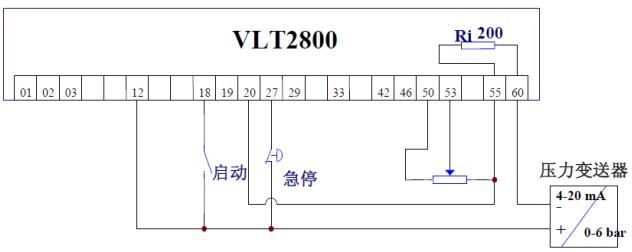

    圖二、VLT2800 變頻器閉環過程控製典型接線圖

    三、   變頻器參數設置：
    參數號碼 參數名稱 出廠值 [代碼] 設定值 [代碼]

    100    		 控製方式選擇 開環速度控製  [0] 閉環過程控製  [3]

    201    		 輸出頻率下限
    0 Hz
    0 Hz

    202    		 輸出頻率上限
    132 Hz
    50 Hz

    204    		 最小給定值
    0 Hz
    0 bar

    205    		 最大給定值
    50 Hz    		 最大壓力值（6） bar

    215    		 預置給定 1
    0.00 %    		 內置壓力給定時用

    308    		 模擬量輸入端子 53 參考  [1] 參考  [1]

    309    		 端子 53，最小標度
    0 V
    0 V

    310    		 端子 53，最大標度
    10 V
    10 V

    314    		 模擬量輸入端子 60 無功能  [0] 反饋  [2]

    315    		 端子 60，最小標度
    0 mA
    4 mA

    316    		 端子 60，最大標度
    20 mA
    20 mA

    414    		 最小反饋值
    0
    0.00bar

    415    		 最大反饋值
    1500    		 最大壓力值（6） bar

    416    		 給定/反饋信號單位
    %    [1]
    Bar    [4]

    437    		 過程 PID 常規/逆向控製 常規  [0] 常規  [0]
    （製冷時改為逆向 [1] ）

    438    		 過程 PID 抗積分飽和 起作用  [1] 起作用  [1]

    439    		 過程 PID 啟動頻率
    0.00 Hz
    15.00 Hz

    440    		 過程 PID 比例增益
    0.01
    0.3

    441    		 過程 PID 積分時間
    Off
    8 s

    442    		 過程 PID 微分時間
    0
    0 s

    443    		 過程 PID D-增益極限
    5
    5

    444    		 過程 PID 低通濾波時間
    0.02
    0.02 s
