    丹佛斯FC300係列變頻器閉環速度控製調試步驟

    時間:2018-02-08    作者:9I看片免费视频免费變頻    點擊:
    一、 編碼器選型:
    如果編碼器信號直接接變頻器 32、33 端子,請使用 24VDC、推挽電壓輸出 HTL 邏輯電平 的 A/B 相增量編碼器

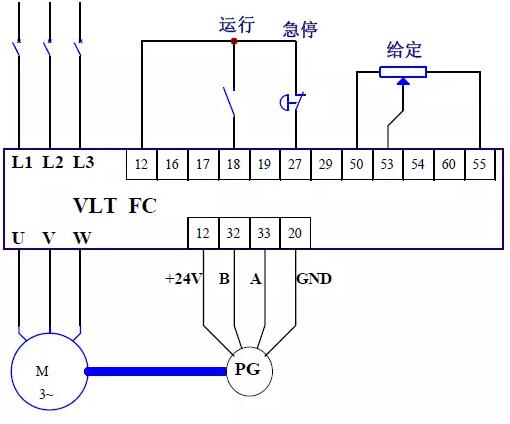

    二、 接線:


    三、 參數設置:

    參數號 參數名稱 設定值(代碼)
    1-00 配置模式 [1] 閉環速度控製
    1-01 電機控製原理 [3] 磁通矢量帶反饋
    1-02 電機反饋來源 [1] 24V 編碼器
    1-20

    1-25

    電機額定參數


    1-29 電機自適應
    3-03 最大參考值 1500 RPM
    4-13 電機速度上限 1500RPM
    5-14 數字輸入端子 32 無功能(0)
    5-15 數字輸入端子 33 無功能(0)
    5-70 端子 32/33 每轉脈衝數 按實際編碼器參數
    7-00 速度 PID 反饋源 [0] 電機反饋來源 P1-02

    四、 調試:

    1.   準備工作
     首先接好線,將變頻器參數 P1-01 設置為:[1] VVCPLUS 控製;將變頻器參數 P1-00 設 置為:[0] 開環速度控製;將變頻器參數 P1-62 設置為:0。

    2.   校正電機轉向
    用手動模式(按麵板上的“Hand On”鍵)啟動電機,並設置電機轉速為正的 100 rpm, 檢查電機的轉向是否正確。如果電機轉向與所需要的機械正轉方向不一致,將變頻器 到馬達的動力線的任意兩相線對調即可。

    3.   校正編碼器方向
     用手動模式(按麵板上的 Hand On 鍵)啟動電機,並設置電機轉速為正的 750 rpm, 觀察變頻器參數 P16-57。
    假如 P16-50 的讀數比 750 rpm 稍小,說明編碼器反饋正常;
    假如 P16-50 讀數為 0,說明編碼器信號未接收到,檢測編碼器及編碼器的接線; 假如 P16-50 讀數為負值,說明電機的正向與編碼器的正向不一致的,關電,將端子
    32、33 上的 A、B 相信號對調一下。
     假如 P16-50 讀數與 750 rpm 相差較大,說明參數設置不正確,請重新核對電機和編 碼器參數設置。

    4.   試運行
    將變頻器參數 P1-01 恢複為:[3] 磁通矢量帶反饋,開機試運行。
