The evalsuation of Danfoss Inverter Braking Ability & Select Brake Resitor
摘要：Danfos變頻器的製動能力主要與變頻器內置製動晶體的電流能力和散熱能力有關。本文根據91看片免费视频免费版下载內置製動晶體管的技術數據和變頻器整機的技術數據，提供了一種估算變頻器實際製動能力及選取製動電阻的方法，供大家參考。
關鍵詞：製動率   製動電流  結溫升
Abstract: The Braking ability of Danfoss inverter decided by the current ability and the heat dissipation ability of the brake transistor embedded in the inverter. This paper provided a method to evalsuate the actual brake ability of the inverter according to the datasheet of the brake transistor and datasheet of inverter, and how to select the brake resistor.
Keywords:  Brake-duty   Brake-current   Junction-temperature
引言：振華港機移船絞車項目選用丹佛斯690V、355kW的變頻器，要求變頻器具有100%轉矩連續製動的能力。而91看片免费视频免费版下载設計指南上隻保證了此型號變頻器100%製動轉矩，40%製動率的能力。但根據對此型號變頻器硬件和技術數據的仔細分析，9I看片免费视频免费發現此變頻器實際具有比標稱值大得多的製動能力。下麵就是估算91看片免费视频免费版下载實際製動能力和優化選擇製動電阻的詳細辦法。

計算中需要用到的丹佛斯FC302P355KT7E5MH2B變頻器的基本數據：
直流中間環節製動動作電壓：1084 VDC
散熱片最高溫度：85 ℃
製動晶體管：DP400C1700S100734，兩塊並聯。
單塊製動晶體管標稱電流400A；

影響91看片免费视频免费版下载製動能力的主要因素
影響變頻器製動能力的主要因素為製動晶體管的導通電流能力、變頻器整機的散熱能力和製動晶體管的散熱能力。下麵逐一分析。

首先，分析製動晶體管的導通電流能力：
按直流製動電流最大值Ibrake_max = 400 × 2 = 800 A
製動晶體管瞬時最大製動功率Pbrake_peak = 800 × 1084 = 867 kW
此值高達變頻器標稱功率的244%，因此可知製動晶體管的導通電流能力不是製約變頻器製動能力的關鍵因素。

其次分析變頻器工作於連續製動狀態時，變頻器的整機散熱能力。
設變頻器在全速、滿載時發熱量為100%，則變頻器的整機散熱能力也為100%。
按丹佛斯技術資料，可知此時：
變頻器整流部分發熱量是26%，變頻器逆變部分發熱量是74%。
再假設連續製動時，製動晶體管是連續工作的，製動晶體管上的電流為IBR
根據能量守恒定律，P製動晶體管 = P電機
推導，IBR ×VDC = ×Io ×Vo ×0.86(功率因數) ×0.93(電機效率)
對於T7機型，VDC = 1084 V，電機額定電壓Vo = 660V，
則 IBR = 0.843 Io = 0.937 Io_av
因此有統一的結論： IBR ≈ Io_av，即製動晶體管上的電流與電機電流平均值相同。
因為輸出有3路，製動隻有1路，所以可以一般地認為：
製動晶體管的發熱量 =  ×逆變部分發熱量
則連續製動時的變頻器整機發熱量 = 逆變部分發熱量 + 製動部分發熱量
                               =  74% + 74% / 3  =  98.7%
                               ≤ 100%
所以得出結論：變頻器連續製動時的發熱功率不大於變頻器連續電動時的發熱功率，因此變頻器的整機散熱能力不是製約變頻器製動能力的關鍵因素。

    進一步的分析表明製約變頻器製動能力的關鍵因素是製動晶體管的散熱能力，下麵的估算將圍繞製動晶體管的散熱能力展開。

製動晶體管的發熱功率和結溫限製
製動晶體管的發熱功率 = 導通損耗 + 開關損耗
一、    製動晶體管的開關損耗
1.    假設負載是純電阻，開關時的電壓、電流是線性變化的。
單次開（關）的損耗 =
                                     =
                                     =
其中Δt為開關時間，
製動晶體管的總開關損耗PSW = 單次開（關）損耗× fSW × 2
                         =
        不過這一假設太理想化了。

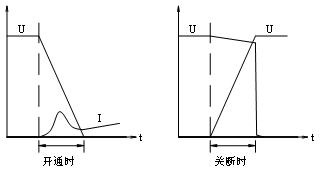

2.    假設負載含電感，開通、關斷的電壓、電流波形如下：



開通損耗，與模塊中的快恢複二極管的特性相關，難以計算。估算中以固定值0.01 J代入。
        關斷損耗 =
 ≈
 =
製動晶體管的總開關損耗 PSW = ( 0.01 +   )× fSW
本著安全的原則，計算中選擇較大的 PSW = ( 0.01 +   )× fSW
fSW ，參閱91看片免费视频免费版下载技術資料，製動晶體管的開關頻率fSW = 1.2 kHz
Δt，參閱《FC300設計指南》中的du/dt數據：2261 V/μS
推測Δt = 1084 / 2261 = 0.48 μS。計算時取Δt = 0.5 μS

二、    製動晶體管的導通損耗
1．    製動晶體管的導通壓降-導通電流（VCE-IC）曲線
附件一中沒有此曲線，但根據附錄1中製動晶體管DP400C1700S100734的特征參數：
  VCES=1700 V
  IC=400 A（TC=80℃）
  VCE(sat) = 2.0V（IC=400A，TJ=25℃）
  VCE(sat) = 2.4V（IC=400A,TJ=25℃）

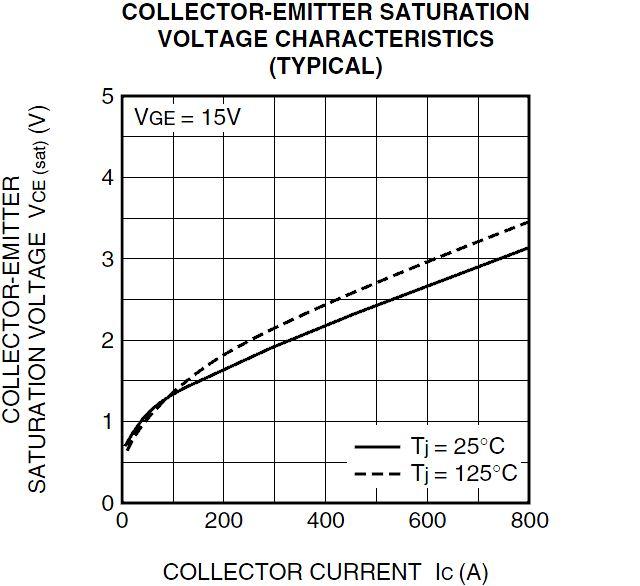

 查到三菱CM400DY-34A和英飛淩FZ400R17KE3的晶體管特性與其完全相同，因此可以使用他們的“VCE-IC”特性曲線，獲得製動晶體管的導通壓降。


此晶體管是正溫度係數的IGBT，所以9I看片免费视频免费隻需要取發熱最厲害的125℃結溫時的數據，將其數字化，得表一：

電流IC（A）        50    100    150    200    250    300    350    400
VCE(sat) （V）    1     1.35    1.6    1.8      2       2.17   2.3    2.4

2．    製動晶體管的導通損耗
PCND = VCE(sat) × IC

三、    製動晶體的結溫升：
製動晶體管的結溫升TRISE = ( Rth(j-c) + Rth(c-f) ) × PLOSS
其中PLOSS 為製動晶體管開關損耗和導通損耗之和，PLOSS = PSW + PCND
其中Rth(j-c) 為製動晶體管矽片到模塊散熱片的熱阻，從附件一查到Rth(j-c) = 0.06 K/W
其中Rth(c-f) 為製動晶體管模塊散熱片到變頻器散熱片的熱阻，附件一沒有此數據，但是英飛淩模塊DF400R12KE3的封裝與丹佛斯製動晶體管的封裝完全相同，內部機構相似，而且注意到他們的晶體管熱阻Rth(j-c)也相同，所以計算中可以參照英飛淩模塊DF400R12KE3的數據，取 Rth(c-f) = 0.03 K/W

有了以上數據，再依據製動晶體管的最高工作結溫不能超過125℃的限製條件，就能計算91看片免费视频免费版下载的最大連續製動能力了。

製動晶體管的製動功率-製動率曲線
首先關於溫度裕度的說明，為了變頻器的安全運行，必須保留一定的IGBT工作結溫裕度，但是由於91看片免费视频免费版下载散熱片的溫度檢測取自逆變模塊內部，而散熱片的實際溫度要比逆變模塊內部低，此溫差已經使9I看片免费视频免费的計算有相當大的溫度裕度。
最大允許結溫升TRISE-MAX = 最高工作結溫 – 散熱片最高溫度 = 125-85 = 40 ℃

計算步驟：
1．首先假設一個製動功率，比如355kW，然後按此功率算出製動晶體管的結溫升TRISE；
2．如果TRISE ≤ TRISE-MAX ，說明在此製動功率下能夠連續製動，
如果TRISE > TRISE-MAX ，則說明在此製動功率下不能連續製動，製動率Duty% =

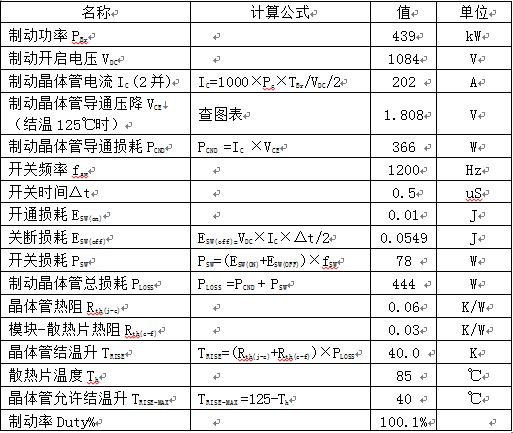

表二、製動晶體管結溫計算表：


按上述步驟選擇多個製動功率，得到表三，製動功率-製動率數據表格：
製動功率(kW)    532       497       461         439
製動率(%)       76.9%    84.5%    93.6%    100.0%

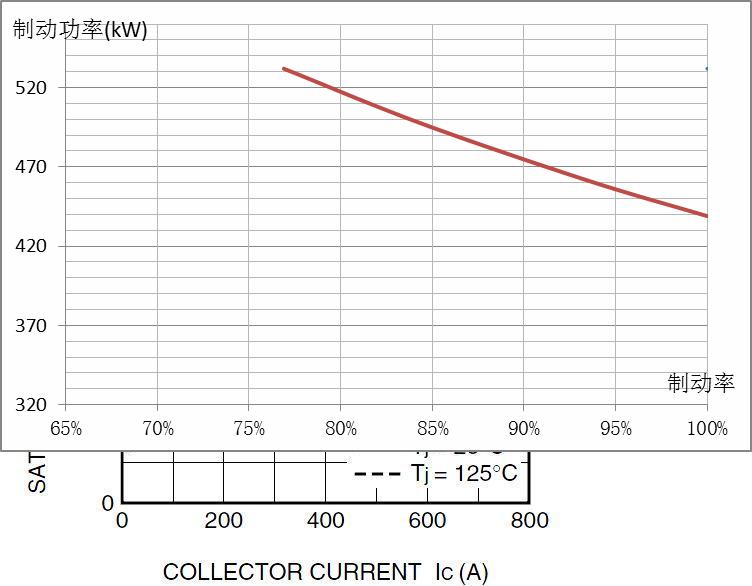

繪製成，曲線一、製動功率-製動率曲線：



    從製動功率-製動率曲線可以發現丹佛斯FC302P355KT7E5MH2B變頻器具有超過100%製動轉矩連續製動的能力。

製動功率-製動電阻關係曲線
解決了製動功率-製動率的問題，接下來還有更實際的問題需要解決—製動電阻的取值。有些變頻器廠家提供了不同製動率下的製動功率-製動電阻關係曲線，供用戶作選取製動電阻之參考，但是91看片免费视频免费版下载設計指南中暫無此數據，所以9I看片免费视频免费用手工計算的辦法繪製了一張100%製動率時的製動功率-製動電阻關係曲線，供用戶參考。

計算步驟說明如下：
1．首先選取一電阻值，比如3Ω，然後根據此製動電阻值可以知道製動電流和製動功率，利用表二可以算出連續製動時製動晶體管的結溫升TRISE。
2．如果TRISE ≤ TRISE-MAX ，說明此阻值下的製動功率PR能夠滿足100%製動率的要求；
如果TRISE > TRISE-MAX ，則說明此阻值下的製動功率PR隻能滿足Duty% =  的製動要求，根據PR ×Duty% = PBrake-100% ×100%，可以得到調整後的等效連續製動功率：
PBrake-100% = PR×

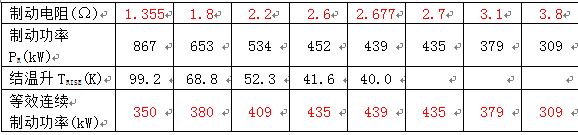

按上述計算辦法，選取多個製動電阻值，得到表四，等效連續製動功率-製動電阻數據表：

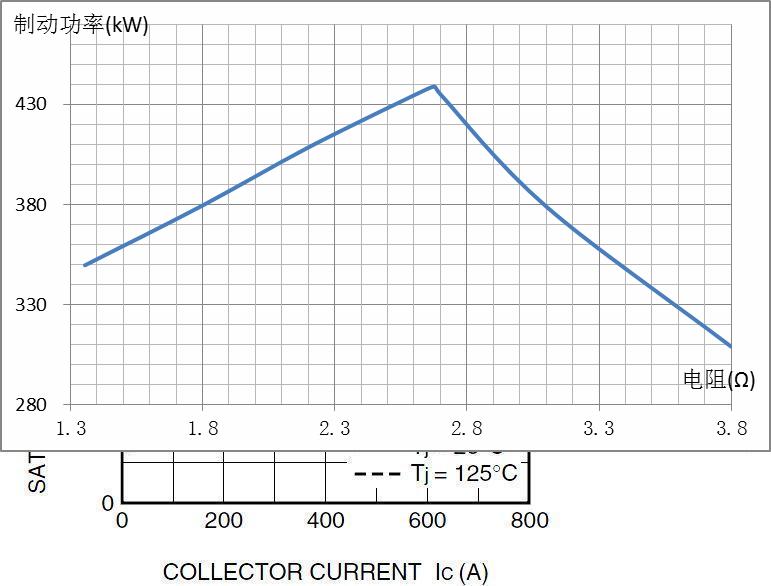

繪製成，曲線二、製動功率-製動電阻曲線：


製動電阻的優化選擇
首先，製動電阻的最小值受限於製動晶體管的導通電流能力，因此有：
RBrake_min =   = 1.36Ω
然後，製動電阻的取值決定了變頻器的最大瞬時製動功率。在此應用例中，用戶要求電機最大製動轉矩不小於110%，則PBrake 不小於 355kW×110%×93%(η電機)×98% (η變頻器)= 356kW，製動電阻RBrake ≤ 10842/356000 = 3.3 Ω。
小於3.3Ω的製動電阻雖然能夠提供更大的瞬時製動轉矩，但是將增加製動晶體管的散熱負擔，因此滿足最大製動轉矩要求的製動電阻值3.3Ω就是最佳電阻值。

參考文獻
[1] FC300 Design Guide.  MG.33.BC.02.  Danfoss A/S
[2] FZ400R17KE3 Technical Information. REV2.2 2007-3-28.  Infineon Technologies
[3] DF400R12KE3 Technical Information. REV3.0 2008-10-23. Infineon Technologies
[4] CM300DY-34A Data Sheet. Feb.2009.  MITSUBISHI ELECTRIC
[5] General Consideration for IGBT and Intelligent Power Modules. Sep 1998.   MITSUBISHI ELECTRIC

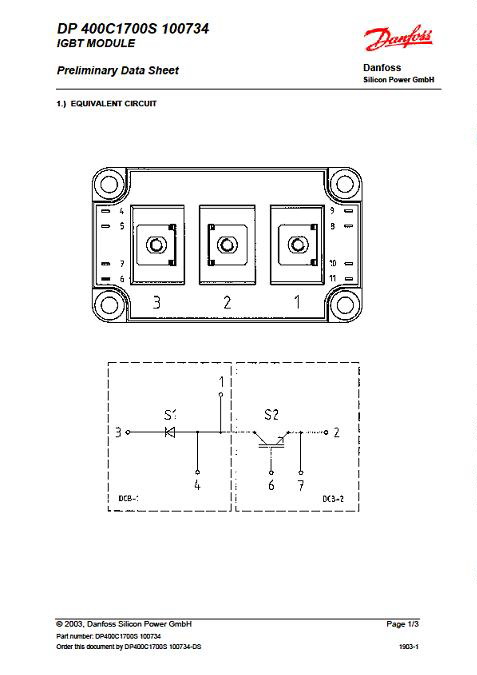

附件1、DP400C1700S100734模塊技術資料
